Para empezar una reconstrucción 3D de la Domus Ouest Gordian de Volubilis, despues de una larga análisis sobre la domus romana, es necesario coger documentacion también sobre la domus misma, para hacer primeras hipótesis di como podría ser.
Las hipótesis se desarrollan por partes a través de las documentaciones producidas por arquitectos y arqueólogos.
PORTICO EXTERIOR
Etienne diferencia el portico del decumanus Maximus Norte, sobre el que se asoma la casa del Palacio Ouest Gordian, de aquel del Sur.
En la parte Norte el porche no es homogéneo: delante de la casa de la obra de Hércules es hecha de altas arcadas semicirculares de tres metros de extensión, que se apoyan sobre nueve pilares imponentes.
‘Devant la Maison aux Travaux d'Hercule, il est fait de hautes arcades en plein cintre de trois métres de portée, reposant sur neuf piliers imposants’. [R. Etienne, "Le quartier Nord-Est de Volubilis]
ruina del portico de Volubilis
Los capiteles de las pilastras son corintios con decoraciones en hojas suaves, sin ábaco y se apoyan
sobre una trabeación con decoración de friso geométrico.
‘ […] Ils (les pilastres) portent un entablement fait d'une frise géométrique interrompue par des bustes oü R. Thouvenot a reconnu I'Afrique et Rome (?) au-dessus des clefs de voüte’. [R. Etienne, "Le quartier Nord-Est de Volubilis
ejemplo de capitel corintio con hojas suaves
En correspondencia de la domus de Flavius Germanus hay un cambio de perfil del portico, que concierne también la casa al Oeste del Edificio del Gobernador, donde los pilares resultan menos anchos, los arcos son bajados, no hay pilastras externas.
‘Devant la Maison de Flavius Germanus a, les piliers du portique
sont moins larges que les précédents 6, les arcs sont abaissés, les piliers ne sont plus agrémentés de pilastres extérieurs; ayant á
supporter un arc moins haut et moins tendu, les piliers sont naturellement d'une taille, d'une largeur et d'une hauteur inférieures[…]’
[R. Etienne, "Le quartier Nord-Est de Volubilis]
El portico sigue constituyendo la fachada sea del edificio del Gobernador sea de la domus Ouest Gordian, manteniendo en ambos casos el mismo ritmo y alineación.
‘Nous ignorons comment s'opérait le raccordement de cette toiture avec la colonnade ionique du Palais du Gouverneur :l'alignement des piliers avec les colonnes est en tout cas parfait’. [R. Etienne, "Le quartier Nord-Est de Volubilis]
TABERNAE
Las tabernae de la domus Ouest Gordian son cuatro, con accesos independientes, y se encuentran típicamente en frente de la calle, con función comercial. Las tabernae son un elemento típico de la domus romana, que tuvo el objetivo de comunicar al exterior con la población.
En el "De Arquitectura" de Vitruvio, se explican las alturas de los espacios de la casa: el acceso a las tabernae es de 2,8m. Se puede averiguar esta medida en muchas domus, por ejemplo en aquella de Pompeya. Según la norma general de Vitruvio se puede calcular la altura de una habitación a partir de la dimensión de los lados: por cuánto concierne las tabernae la norma general dice que la altura de las habitaciones y las habitaciones oblongas, será hecha añadiendo la longitud y la latitud y dando la altura mitad de la suma: (A + B) / 2
tabernae de los mercados de Traiano
calle de Pompeya con tabernae
Sabemos de Etienne que todas las tabernae tienen un largo de 7,35 m y varían de ancho, en el orden de izquierda a la derecha: 3,46 m; 3,50 m; 3,63 m; 3,56 m, consideramos el ancho mediano de 3,55 m.
La altura de las tabernae viene por lo tanto definida a 5,45 m.
medidas de las tabernae R. Etienne
VESTIBULO
El vestibulo de acceso se encuentra centrado sobre el eje de simetría de la domus, gracias a Vitruvio sabemos como la entrada principal fuera 3,5m de altura.
Por la misma norma general que nos ha permitido de medir la altura de las tabernae,podemos calcular la altura del vestibulo: da un ancho de 7,35m (Etienne) porque alineado con las tabernae y un ancho de 6m, la altura resultará de 6,7m.
En el vestíbulo se encuentra una escalera que presupone la existencia de una segunda planta.
diferencia de altura en las entradas (vestíbulo y tabernae)
medidas vestíbulo [Etienne]
PERISTILIO
El peristilium se caracteriza para las 10 columnas de piedra caliza que se encajan en un bajo murete. Estas columnas parecen de orden Toscanico, muy raro dado el lujo de la vivienda, por eso vamos
ipotizando que son de orden bizantino, por la forma del capitel.
El peristilo no tiene cubierta por una cuestión de iluminación y luego porque al centro de los peristilios siempre hay el impluvium, o bien una tina que recoge el agua pluvial transportada por la inclinación de las cubiertas que la circundan.
Sobre las columnas que componen el peristilo apoyan los faldones de la cubierta.
Sobre las columnas que componen el peristilo apoyan los faldones de la cubierta.
En este caso el impluvium es mas de decoracion que de funcionalidad. Eso porque las faldas estan lejos desde el impluvium mismo.
estado actual
capitel bizantin
“Las vigas son las maderas colocadas sobre las columnas, pilastras y pilares; en los entramados se usan maderos y tablas; debajo de la techumbre, si queda un gran espacio, se colocan tirantes y cabrios; si el espacio que queda es mediano, simplemente se coloca una viga que soporte el techo (volumen) y unos canterios que sobresalen hasta el límite del alero; sobre los canterios se apoyan unos maderos atravesados para soportar el tejado; en la parte superior y debajo de las tejas, hay unas pequeñas vigas que sobresalen y que cubren y protegen las paredes.”
[Vitruvio, "De Arquitectura"]
OECUS
El Oecus es la habitación principal y más representativa de la domus. En el caso de Ouest Gordian el Oecus tiene dimensiones de 8x11m [Etienne].
En su obra, Vitruvio habla de muchos tipos de Oecus que se distinguen del número y de la posición de las columnas. Lo Corintio es caracterizado por columnas sobre tres lados y de una cobertura a bóvedas encajada.
“Los salones Corintios, y los tetrástilo, que llaman a la egipcia, tendrán la proporción que arriba dexamos establecida para los triclinios; pero mediante que llevan alas de columnas, se harán más espaciosos. La diferencia entre los salones Corintios y egipcios es, que los Corintios tienen un solo cuerpo de columnas, hora sen sobre podios, hora en el suelo: sobre ellas corre el architrabe y demás coronamiento, de madera o estuco; y además encima mueve un artesonado de bóveda rebaxada. Pero los Egipcios sobre las colunas llevan solo architrabe; y de este a las paredes del rededor va la contignación, sobre la cual se forma en todo el contorno un terrado descubierto bien pavimentado. Sobre el architrabe a plomo de las columnas inferiores se colocan otras un cuarto menores: encima de estas y del cornison se hace artesonado:y finalmente netre las columnas de arriba se dexan ventanas. Asi que mas de parecen a las basílicas que a los triclinios corintios”.
[Vitruvio, "De Arquitectura"]
El Oecus del domus Ouest Gordian es Corintio por el período histórico, 238-244 DC, fecha hipotizada gracias al estudio de losmuros y la similitud con los detalles constructivos realizados en
las termas, por su amplia dimensión (11,6m x 8m) y por la posición de las aberturas, que se alinean perfectamente con las columnatas.
Según Vitruvio, este tipo de Oecus tiene « columnas de una orden única (reposando en un zócalo o en el suelo), architraves y cornisas (de madera o en estuco) y un techo a arcones a perfil semicircular ».
ejemplo de Oecus corintio
Vitruvio también nos deja la oportunidad de deducir el numero de columnas que hubo y que ahora no hay, dependiendo de la dimensión de el mismo oecus: 7 columnas para un Oecus inferior a 100m ², 10 columnas entre 100 y 180m ², 12 columnas entre 180 y 200m ², 15 columnas entre 200 y 250m ², 16 columnas para las salas que sobrepasan 250m ².
Entonces, siendo nuestro oecus de 92,8m ², probablemente tuvo 7 columnas.
Vituvio escribe que a menudo las entradas de el Oecus eran triples: se supone entonces que hubo otra entrada hoy tapiada.
La altura del oecus, según Vitruvio, se calcula por la suma de suancho y un octavo de la misma: h = a+ 1/8a o bien h = 8 + 1/8 x 8 por lo tanto el oecus será alto 9m.
El espacio de servicio detrás y entre las columnas no es tomado en consideración e nel cálculo: "un espacio más ancho será acondicionado para el inserción de las columnas."
Teniendo una luz muy grande, el sistema de cubiertas se soluciona asì que permite realizar luces importantes sin dificultad y sin soporte en el medio del espacio, osea con una bóveda. La bóveda en cambio, como en el caso de las termas, probablemente es revestida externamente por un techo inclinado, para tener los beneficios de la bóveda misma y al contempo una uniformidad con respecto de la cubierta.
thermae Villa Adriana, Tivoli
HIPOTESIS SEGUNDA PLANTA
La hipótesis de una segunda planta surge en el momento en que se averigua la presencia de una escalera en el vestíbulo al mismo nivel de las tabernae, "chainageen arpas" y porque Etienne en sus dibujos reproduce una columnata de dos planes.
dibujo de Etienne
También hay otros elementos que respaldan la teoría de una segunda planta como la tipología de la casa. La extensión a la planta alta indica como un estado social en el caso de las insulae romanas. Aquí estamos en la casa junto al edificio del Gobernador, por lo tanto tuvo que pertenecer a una familia de relevancia social: por consiguiente se puede imaginar la existencia de una segunda planta destinada a los esclavos o a almacenes y por éste imaginamos que no fuera en contacto visual con el resto de la casa (peristilo, oecus); por este motivo también la escalera estuvo en el vestíbulo: para filtrar a las personas que viven en la planta baja o bien en la planta de arriba.
También hay un elemento urbano que es a favor de esta propuesta de segunda planta. En las ciudades dónde hubo espacio, las casas se han desarrollado más a la planta baja, las más grandes llegan hasta 3000 m². En las ciudades más densas, más cercanas al Foro, las Domus fueron menos grandes y por lo tanto desarrolladas en altura. La planta baja de nuestra casa está de unos 950 m² por lo tanto, siendo bastante pequeña, podemos imaginar una segunda planta. Sobre todo la presencia de refuerzos en los muros de los tabernae constituidos por bloques monolíticos, sugiere la existencia de una planta alta.
planta de los refuerzos, concentrados en la zona de las tabernae
Probablemente la segunda planta fue construida sobre la parte más antigua de la domus y se desarrolló indudablemente sobre las tabernae. Probablemente no hubo una segunda planta arriba de las cubicula por muchos motivos: ante todo los refuerzos en los muros sólo se encuentran en la parte dedicada a las tabernae, luego por razones de iluminación del peristilo y también porque habrían estado demasiadas habitaciones: de hecho las villas presentan proporciones entre el número de los servicios y la cantidad de las habitaciones.

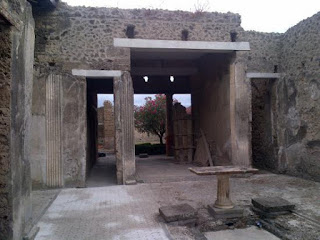

ejemplo domus con segunda planta (Pompeya)
CUBIERTAS
Etienne, en su capítulo sobre las técnicas de construcción, declara de haber encontrado restos de tegulae, que indican por lo tanto una cubierta inclinada: podemos hipotizar luego una cubierta a uno o a dos aguas inclinadas, que es también la cubierta típica de las domus romanas. La inclinación que determinamos, que deriva de algunos estudios sobre la reconstrucción de la antigua domus romana, fue fijada a unos 25 grados; siempre según los mismos manantiales los techos fueron constituidos por tejas de cerámica rectangular de dimensiones 45x60cm.
El principio del techo inclinado fue hacer caer directamente el agua pluvial dentro del impluvium de la misma casa, que se encontró en el peristilo.
ejemplo de cubierta inclinada con tegulae
Los manantiales termales, tienen una cubierta con bóvedas, para solucionar problemas de mantenimiento de la temperatura y agua decondensación. Indudablemente no fueron construidas de madera a causa de la humedad que habría deteriorado el material, por tanto se hipotiza el empleo del ladrillo. La cubierta de los espacios de la domus era asì principalmente por tres factores: la luz de los
espacios de cubrir, los materiales y la técnica. En general, el sistema architravato permitió soluciones con la madera, pero fueron limitadas cuando superaron los 6 metros.
En general, la domus era cerrada al exterior y ventilada y iluminada por el peristilo.
ejemplo de techo inclinado y oecus a doble altura (Pompeya)
Para reconstruir el dibujo en 2D hemos usado el estudio que hicimos como punto de partida, de forma tal de obtener dimensiones proporcionales y espacios lo más cercanos posible a los originales.
- Planta Baja: Diseñado según el diseño de Etienne
- Planta Primera: hemos diseñado el pasillo que conduce desde las escaleras hasta las diferentes habitaciones de el piso superior
- Planta Cubiertas: hemos ideado las diversas pendientes de las cubiertas de tal manera que el agua siempre se cae hacia el peristilo o hacia el exterior
- Alzado: hemos hipotetizado ventanas pequeñas (60cmx60cm) para habitaciones pequeñas en el segundo piso, según los hallazgos de Pompeya
- Seccion Longitudinal
- Seccion Trasversal
